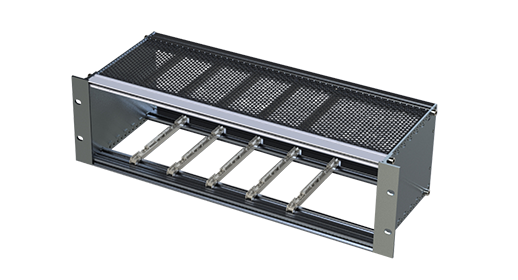

Executive - Extrude latéral
Cliquez sur l'unité pour sélectionner les executive

Unité Division U Int.
3 3
6 6
9 9
6 3+3
9 3+3+3
9 6+3
0202-0103-8416

Unité : 3
U Division U Int. P = mm L = TE Code
3 3 160 42 0202-0103-4216
3 3 220 42 0202-0103-4222
3 3 160 60 0202-0103-6016
3 3 220 60 0202-0103-6022
3 3 160 84 0202-0103-8416
3 3 220 84 0202-0103-8422

Dimension
Unité 3
Profondeur 160
Largeur 84

Forniture Qte
Profil Antérieur 2
Profil Postérieur 2
Façade Latérale 2
Clé Allen 8
Bande fileté 4
Guide de carte 10

  • LUCIANO ITALIE
  • DOPPELMAYER AUTRICHE

    		•

    COMPOSANTS

    0202.0101.84

    Profilé avant


    Largeur  84 TE

    0202.0401.84

    Profilé arrière


    Largeur  84 TE

    0202.0701.0316

    Panneau latérale d’extrusion
    3 Unité


    Profondeur  160 mm

    0505.0101.84

    Elément fileté


    Largeur  84 TE

    0505.0201.16

    Guide pour carte électronique


    Profondeur  160 mm

    1000.0101.1030

    Vis à tête encaissé

    ACCESSOIRES

    0202.0101.84

    Profilé avant


    Largeur  84 TE

    0202.0301.84

    Profilé postérieur réduit


    Largeur  84 TE

    0202.0401.84

    Profilé arrière


    Largeur  84 TE

    0202.0501.84

    Profilé intermédiaire


    Largeur  84 TE

    0202.0502.84

    Profilé intermédiaire avec 2 trous filetés


    Largeur  84 TE

    0202.0601.84

    Profilé arrière intermédiaire


    Largeur  84 TE

    0202.0701.0316

    Panneau latérale d’extrusion
    3 Unité


    Profondeur  160 mm

    0202.0702.0316

    Panneau latérale d’extrusion
    3 Unité
    con fori per maniglie


    Profondeur  160 mm

    0202.1201

    Hotte de protection arrière

    0202.1403

    Elément de séparation encastrable

    0202.1404

    Elément de séparation à vis

    0202.1101

    Grille positionnée externe

    0202.1104

    Grille positionnée interne

    0202.1107

    Grille vissée

    0202.1301

    Etagère d’appui pleine

    0202.1302

    Etagère d’appui percée

    0505.0704

    Poignée à profil arrondi

    0505.0711

    Poignée à profil arrondi en INOX

    0505.0201

    Guide pour carte électronique

    0505.0101

    Elément fileté

    1000.0101.1030

    Vis à tête encaissé
    Légende (1 TE = 5,08 mm)

    ENTREPRISES NOUS FAISANT CONFIANCE :

    Légende (1 TE = 5,08 mm)
    Hauteur 3 Unité 132,5 mm
    6 Unité 265,9 mm
    9 Unité 399,3 mm
    Largeur 42 TE 269.3 mm
    60 TE 360,7 mm
    84 TE 482,6 mm
    Profondeur scheda 160 178 mm
    scheda 220 239 mm
    Profil Antérieur 42 TE 0202.0101.42
    60 TE 0202.0101.60
    84 TE 0202.0101.84
    Profil Postérieur 42 TE 0202.0301.42
    60 TE 0202.0301.60
    84 TE 0202.0301.84
    Façade Latérale 3 U x 160 0202.0701.0316
    3 U x 220 0202.0701.0322
    6 U x 160 0202.0701.0616
    6 U x 220 0202.0701.0622
    9 U x 160 0202.0701.0916
    9 U x 220 0202.0701.0922
    Profil central 42 TE 0202.0601.42
    60 TE 0202.0601.60
    84 TE 0202.0601.84
    Clé Allen M 5 x 12 1000.0101.0512
    Bande fileté 42 TE 0505.0101.42
    Légende (1 TE = 5,08 mm)
    Bande fileté 60 TE 0505.0101.60
    84 TE 0505.0101.84
    Guide de carte 160 0505.0202.16
    220 0505.0202.22
    Latéral 3 U x 160 0202.0801.0316
    3 U x 220 0202.0801.0322
    3 U x 250 0202.0801.0325
    3 U x 280 0202.0801.0328
    3 U x 330 0202.0801.0333
    3 U x 450 0202.0801.0345
    6 U x 160 0202.0801.0616
    6 U x 220 0202.0801.0622
    6 U x 250 0202.0801.0625
    6 U x 280 0202.0801.0628
    6 U x 330 0202.0801.0633
    6 U x 450 0202.0801.0645
    9 U x 160 0202.0801.0916
    9 U x 220 0202.0801.0922
    9 U x 250 0202.0801.0925
    9 U x 280 0202.0801.0928
    9 U x 330 0202.0801.0933
    9 U x 450 0202.0801.0945
    Bride 3U 0202.0901.03
    6U 0202.0901.06
    9U 0202.0901.09
